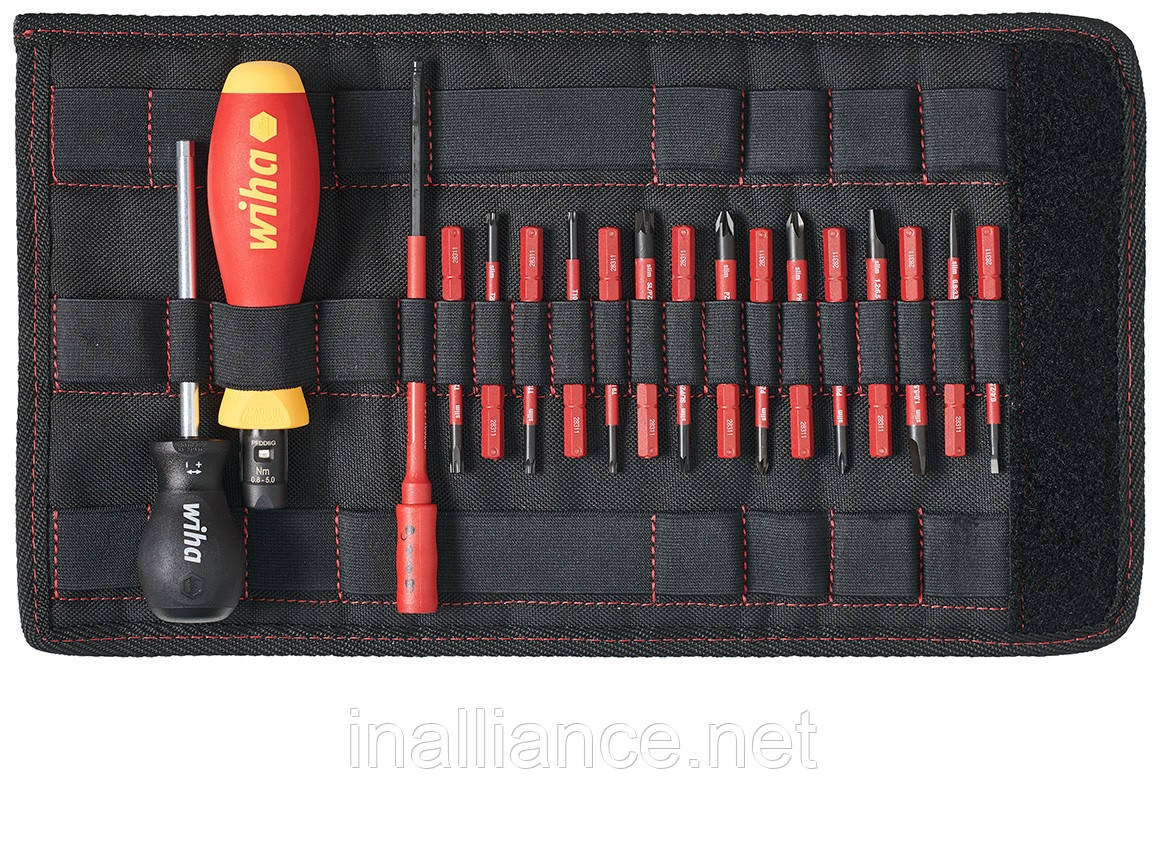

Набір з динамометричною викруткою 0.8 - 5.0 Нм TorqueVario-S electric Wiha 36791

Набір з динамометричною викруткою 0.8 - 5.0 Нм TorqueVario-S electric Wiha 36791

змішана комплектація, 14 предметів, регульоване обмеження крутного моменту, в складаній сумці

Поштучне випробування захисної ізоляції для 1000 В змінного струму, знак VDE і GS

СКЛАД НАБОРУ:

Динамометрична викрутка TorqueVario-S electric регульоване обмеження крутного моменту, знак VDE і GS / 0.8-5.0 Nm: 1 шт.

Інсталяційний інструмент для динамометричних викруток Torque-Setter з поздовжньою ручкою: 1 шт.

Перехідник TorqueVario-S electric для біт slimBit: 1 шт.

Тримач бітів 6,0 мм electric slimVario з ручкою та ClicFix SoftFinish Wiha: 1 шт.

SL Slotted (шлиц) 2,5 х 75 мм: 1 шт. *

SL Slotted (шлиц) 3,5 х 75 мм: 1 шт.

SL Slotted (шлиц) 5,5 х 75 мм: 1 шт.

SL Slotted (шлиц) 6,5 х 75 мм: 1 шт.

Phillips PH1 х 75 мм: 1 шт.

Phillips PH2 х 75 мм: 1 шт.

Pozidriv PZ1 х 75 мм: 1 шт.

Pozidriv PZ2 х 75 мм: 1 шт.

Pozidriv PlusMinus SL/PZ1 х 75 мм: 1 шт.

Pozidriv PlusMinus SL/PZ2 х 75 мм: 1 шт.

TORX® T9 х 75 мм: 1 шт. **

TORX® T10 х 75 мм: 1 шт. ***

TORX® T15 х 75 мм: 1 шт.

TORX® T20 х 75 мм: 1 шт.

TORX® T25 х 75 мм: 1 шт.

* не slim версія

** не slim версія

*** не slim версія

БІТИ: Високоякісна хромо-ванадієва сталь, повне загартування, вороніння. Напилена безпосередньо на біт захисна ізоляція, повністю інтегрована в біт передньої частини. Поштучне випробування захисної ізоляції для 1000 В змінного струму, знак VDE і GS.

ЗАСТОСУВАННЯ: Для робіт з деталями, що знаходяться під напругою, до 1000 В змінного струму.

НОРМИ: DIN EN ISO 6789. Виготовлено відповідно до IEC 60900

ВИКРУТКА ДІЕЛЕКТРИЧНА ДИНАМОМЕТРИЧНА: 0.8 - 5.0 TorqueVario®-S electric зі шкалою. Поштучне випробування захисної ізоляції для 1000 В змінного струму, знак VDE і GS. Налаштування значення крутного моменту за допомогою шкали. Автоматичне спрацьовування.

РУЧКА: Плавне налаштування крутного моменту інсталяційним інструментом Torque-Setter (входить в комплект постачання). Ергономічна багатокомпонентна ручка, захисна ізоляція до 1000 В змінного струму, згідно з випробуваннями GS. Надзвичайно зручна завдяки легкій та компактній конструкції. Розмір ручки оптимально узгоджений з діапазоном крутного моменту. Клацання при досягненні встановленого значення крутного моменту. Сумісний з усіма жалами серії 2831 та тримачем бітів 2879.

ТОЧНІСТЬ: ±6%, з урахуванням національних еталонів.

ЗАСТОСУВАННЯ: Для робіт з деталями, що знаходяться під напругою, до 1000 В змінного струму і контрольованого закручування при заданому крутному моменті. Необхідно використовувати виключно тільки з тримачем бітів slimTorque VDE для 6 мм electric slimBit Wiha.

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ ДИНАМОМЕТРИЧНОЇ ВИКРУТКИ:

НАЛАШТУВАННЯ КРУТНОГО МОМЕНТУ В ДІАПАЗОНІ, Нм: 0.8 - 5.0

ТОЧНІСТЬ у % (+ -): 6, з урахуванням національних еталонів

ЗОВНІШНІЙ ШЕСТИГРАННИК, мм: 3,8

ДОВЖИНА РУЧКИ, мм: 138

ДІАМЕТР РУЧКИ, мм: 36

ВАГА, г: 285

ВКАЗІВКА: 6 мм slimBits необхідно використовувати тільки у тримачі бітів slimVario і тримачі бітів slimTorque VDE (динамометрична система VDE). Тримач бітів SlimTorque VDE для 6 мм slimBits входять до комплекту постачання.

ОПИС НАБОРУ:

Налаштування значення крутного моменту за допомогою шкали дозволяє вирішувати більшість завдань.

Спрощує роботу: Всі інструменти розміщені надійно та впорядковано у міцній та зручній сумці.

Зменшує ваші витрати: Вибір правильного крутного моменту дозволяє уникнути ризику пред'явлення претензій з боку замовника.

Підвищує безпеку: Біти Wiha slimBits забезпечують гарний захищений доступ до глибоко розташованих гвинтів.

Дбає про здоров'я: Завдяки запатентованому дизайну ручки SoftFinish. Рекомендовано німецькими лікарями та терапевтами організації AGR!

Підвищує ефективність: Правильний крутний момент оберігає матеріал від пошкоджень, і подальша доробка не потрібна.

Надає повний захист: Кожен інструмент протестований під напругою 10000 В змінного струму та має допуск для роботи під напругою 1000 В змінного струму.

ВИГОТОВЛЕНО: Wiha Werkzeuge GmbH, Schonach/Germany

ІНФОРМАЦІЯ

Інструменти із сертифікатом VDE

Інструменти, що пройшли перевірку Wiha VDE, піддаються найсуворішим випробуванням безпеки.

Виготовлено та перевірено відповідно до IEC 60900. Всі інструменти зі спеціальним знаком пройшли поштучні випробування при 10 000 В змінною напругою і тому мають допуск для змінної напруги 1000 В і постійної напруги 1500 В., знак перевіреної безпеки GS, перевірено VDE.

Для виконання будь-яких робіт на деталях, що знаходяться під напругою, або поруч із такими деталями, використовуйте необхідні для відповідних робіт:

ізолюючі засоби індивідуального захисту

ізолюючі захисні пристрої

ізольовані інструменти

На активних частинах електричних пристроїв і електрообладнання, що знаходяться під напругою, перед початком робіт необхідно відключити напругу і забезпечити цей стан на час виконання робіт.

Це досягається за дотримання п'яти правил безпеки:

вимкнути

запобігти повторному включенню

переконатися у відсутності напруги

заземлити та закоротити

укрити або обгородити сусідні деталі, що знаходяться під напругою

Сертифіковані Інститутом контролю та сертифікації VDE та пройшли індивідуальні випробування відповідно до міжнародного стандарту IEC 60900

Динамометрична викрутка Wiha

Точність та повторюваність

Переконлива концепція. Точне досягнення правильного крутного моменту!

Це обов'язкова умова, якщо потрібна точна й ефективна робота або точність повторення: закручування чутливих і дорогих деталей, монтаж, остаточний контроль або контроль якості. Всі ці завдання з легкістю вирішать динамометричні інструменти Wiha з ергономічними ручками, унікальною системою змінних жал та орієнтованими на практику способами розв'язання проблем.

Динамометрична викрутка Wiha

Якість – головна вимога

Застосування інноваційних матеріалів для максимального терміну служби

Відповідає всім чинним стандартам

Точність спрацьовування ±6% від встановленого значення шкали

Висока точність завдяки спеціальним калібрувальним та маркувальним приладам.

Новаторство до дрібниць

Просте інтуїтивне управління

Добре чутне і відчутне клацання

Цифрова, безступенева індикація значень крутного моменту дозволяє швидку ідентифікацію

Обмежений момент закручування та відкручування

Для кожного випадку застосування відповідний інструмент

Широка програма продукції: промисловість, ESD та VDE

Орієнтована на сферу застосування розробка рішень

Гнучка система змінних жал з кольоровим кодуванням

Динамометрична викрутка Wiha.

Різноманітні галузі застосування у промисловості та майстерні.

Нові матеріали – чутливі електронні компоненти в обмеженому просторі – автоматизовані процеси у технології виробництва – це лише деякі приклади, які показують, наскільки стрімко розвивається промисловість та сфера ручної праці. З цими змінами також зростають вимоги до правильного різьбового з'єднання вузлів та компонентів. Тільки таким чином можна, наприклад, забезпечити захист від вологи або унеможливити ушкодження матеріалів у процесі виробництва.

Промислове застосування:

Монтажні операції у промисловості

Для забезпечення постійно високої якості при виробництві застосування динамометричних інструментів обов'язкове.

Різьбове кріплення не переточуваних різальних пластин

При обробці різанням велика увага приділяється надійності процесу. При заміні не переточуваних різальних пластин це може бути забезпечене лише за допомогою динамометричних інструментів.

Чутливі різьбові з'єднання в областях, що захищаються від електростатичного розряду

Друковані плати та електронні напівпровідникові елементи надзвичайно чутливі до механічних навантажень. Правильний крутний момент забезпечує надійний монтаж дорогих матеріалів.

Круглі штекерні роз'єми – ступінь захисту IP67

Для бездоганного функціонування розподільчих пристроїв машин, при підключенні круглих штекерних роз'ємів необхідно дотримуватися правильного крутного моменту. В іншому випадку не буде дотриманий рівень захисту IP67 і проникні рідини можуть порушити функціонування.

Смартфони тощо

Сучасні електронні прилади стають дедалі меншими й потужнішими. Це робить необхідним використання маленьких гвинтів, за допомогою яких прикручуються чутливі матеріали, такі як пластик. У разі застосування надмірного крутного моменту вони пошкоджуються та зривається пластикова різьба.

Застосування в майстернях:

Перемикальні пристрої що пройшли типові випробування

У випадку типових випробувань перемикальних пристроїв всіма виробниками жорстко вказується момент затягування, щоб уникнути виникнення оплавлення контактів.

Встановлення скляних елементів

У разі таких матеріалів як скло, які чутливі до тиску та напруги, основною умовою є закручування з рекомендованим моментом затягування.

Електроприлади поза приміщеннями

Такі прилади повинні бути захищені від проникливої вологи та які мають, наприклад, ступінь захисту IP67. Для того, щоб забезпечити це, необхідно затягувати всі гвинти корпусу з моментом затягування відповідно до вказівок виробника.

Геліотехніка

Дуже затягнуті гвинти можуть пошкодити чутливі фотогальванічні модулі. А у разі дуже слабко затягнутих гвинтів не може бути забезпечене надійне кріплення.

Композитні матеріали

Застосування нових матеріалів, таких як, наприклад, карбон робить застосування динамометричних інструментів обов'язковим. У разі неправильного моменту затягування різьбових з'єднань можливе пошкодження структури карбону. Внаслідок цього матеріал більше не може відповідати вимогам. Використовування динамометричних викруток Wiha є необхідним фактором якості та безпеки у виробництві.
