Набір динамометричних інструментів з Т-подібною ручкою TorqueVario-STplus 5.0 - 14.0 Нм Wiha 29234

Набір динамометричних інструментів з Т-подібною ручкою TorqueVario-STplus 5.0 - 14.0 Нм Wiha 29234

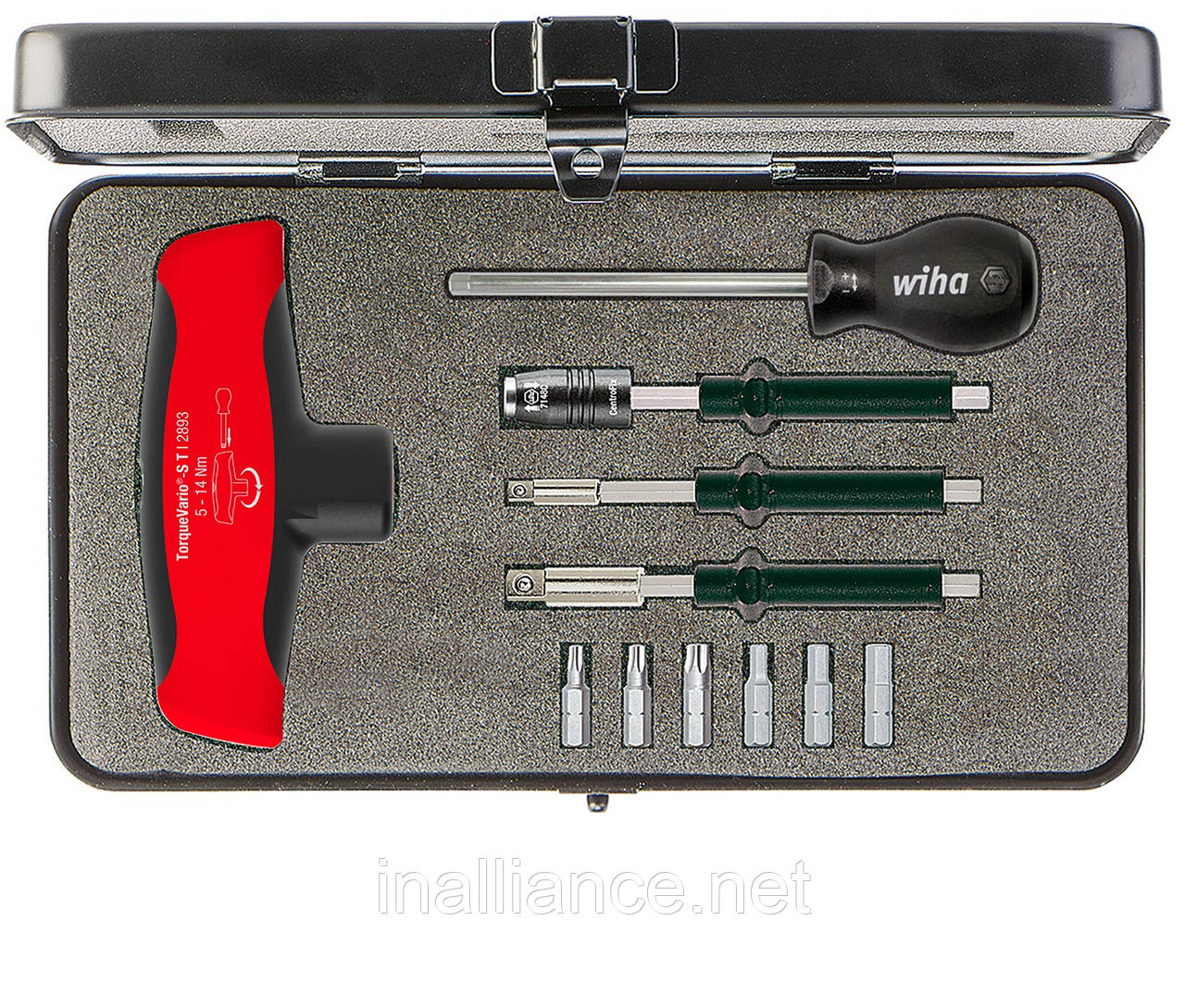

11 предметів в металевому кейсі

з універсальним тримачем бітів, 6 бітів Standard: TORX® / шестигранник і 2 перехідних жала для торцевого ключа

СКЛАД НАБОРУ:

1. Динамометричний інструмент з Т-подібною ручкою Torque-Vario-STplus 5,0 - 14,0 Нм. Довільне налаштування крутного моменту за допомогою цифрової шкали. З прослизною муфтою. (29233): 1 шт.

2. Torque-Tplus Setter. Інсталяційний інструмент для динамометричних інструментів з Т-подібною ручкою (28691): 1 шт.

3. Перехідне жало Torque-Tplus. Для динамометричних інструментів із Т-подібною ручкою. Кріплення торцевих ключів із внутрішнім чотиригранником 1/4" (28756): 1 шт.

4. Перехідне жало Torque-Tplus. Для динамометричних інструментів із Т-подібною ручкою. Кріплення торцевих ключів із внутрішнім чотиригранником 3/8" (28757): 1 шт.

5. Швидкозмінний тримач бітів Torque-Tplus. Для динамометричних інструментів із Т-подібною ручкою. Кріплення бітів C 6,3 та E 6,3 (1/4") (28758): 1 шт.

6. Біт T25 x 25 мм TORX® форма C 6,3 Standard Wiha: 1 шт.

7. Біт T30 x 25 мм TORX® форма C 6,3 Standard Wiha: 1 шт.

8. Біт T40 x 25 мм TORX® форма C 6,3 Standard Wiha: 1 шт.

9. Біт HEX 4 х 25 мм шестигранник форма C 6,3 Standard Wiha: 1 шт.

10. Біт HEX 5 х 25 мм шестигранник форма C 6,3 Standard Wiha: 1 шт.

11. Біт HEX 6 х 25 мм шестигранник форма C 6,3 Standard Wiha: 1 шт.

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ:

НАЛАШТУВАННЯ КРУТНОГО МОМЕНТУ В ДІАПАЗОНІ, Нм: 5,0 - 14,0

ТОЧНІСТЬ: ±6%, з урахуванням національних стандартів.

ЗОВНІШНІЙ ШЕСТИГРАННИК, мм: 6,0

ДОВЖИНА РУЧКИ ЗАГАЛЬНА, мм: 120

ДОВЖИНА ВІД КРАЮ ДО ЦЕНТРУ, мм: 56

ВАГА РУЧКИ, г: 375

ЗАГАЛЬНА ВАГА, г: 1442

РУЧКА: Модель 5-14 Нм. Цифровий індикатор крутного моменту у вікні. Плавне налаштування крутного моменту інсталяційним інструментом Torque-Setter (входить до комплекту постачання). Комфортна Т-подібна ручка з м'якою зоною для оптимальної передачі крутного моменту. Клацання при досягненні встановленого значення крутного моменту.

НОРМИ: З урахуванням EN ISO 6789, BS EN 26789, ASME B107.14M

ТРИМАЧ: Швидкозмінний тримач бітів Torque-Tplus для кріплення бітів C 6,3 та E 6,3 (1/4") входить у комплект постачання.

ЗАСТОСУВАННЯ: Для контрольованого закручування при заданому крутному моменті.

ОСОБЛИВОСТІ: Постачання у практичному металевому кейсі із заводським протоколом випробувань.

ВИГОТОВЛЕНО: Wiha Werkzeuge GmbH, Schonach/Germany

Динамометричні інструменти з Т-подібною ручкою Wiha

Для заданого сильного закручування

Закрутити гвинт, але правильно! Це потрібно в діапазоні з високими значеннями крутного моменту? З новими ергономічними динамометричними інструментами з Т-подібною ручкою Wiha це не є проблемою. Затягування гвинтів із заданим крутним моментом ще ніколи не було таким простим, зручним і ефективним!

Досконала форма.

Особливістю цього інструменту є ергономічна форма багатокомпонентної Т-подібної ручки з характерними м'якими зонами, що дозволяє зручно і без втоми передавати зусилля, навіть при високих моментах затягування.

Продумана механіка.

Під винятково легкою багатокомпонентною пластмасовою оболонкою Т-подібної ручки захована точна динамометрична механіка. Вона знаходиться в маслі й поміщена в оболонку, завдяки цьому вона надстійка до зносу і має довгий термін служби. Як тільки буде досягнуто встановленого моменту затягування, вбудована в механіку муфта почне чутно і механічно відчутно прослизати. Це дозволяє запобігти перетягуванню встановленого значення. Точність спрацьовування становить відповідно до вимог EN ISO 6789 ±6% від встановленого значення шкали. Для того, щоб при розкручуванні різьбового з'єднання запобігти випадковому пошкодженню гвинта або жала, весь інструмент, крім обмеження моменту закручування, має також обмеження моменту відкручування вліво, який на 30% вище закручування.

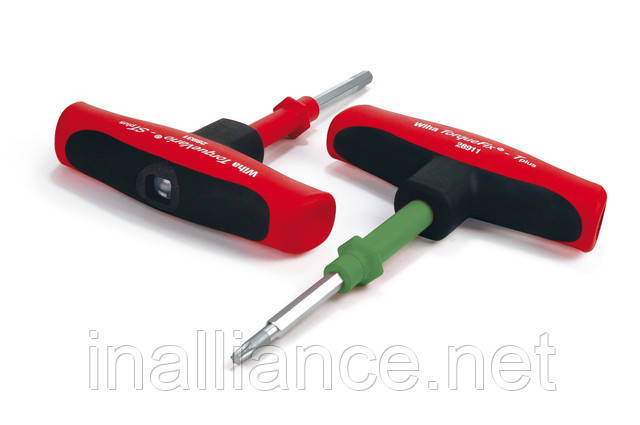

Фіксована попередня або регульована установка.

Залежно від сфери застосування інструменту ми рекомендуємо використовувати одну з моделей TorqueFix-Tplus з фіксованим значенням або регульоване в діапазоні від 5 до 14 Нм виконання TorqueVario-STplus зі шкалою. У регульованій динамометричній викрутці з Т-подібною ручкою значення крутного моменту плавно регулюється на ручці за допомогою інсталяційного інструменту, що додається. Встановлене значення моменту Нм вказується на цифровому індикаторі у верхній частині ручки, помилки при зчитуванні значень практично виключені.

Універсальність та гнучкість.

До ручок пропонуються 6 мм змінні жала з високоякісної в'язко-твердої хром-ванадій-молібденової сталі. Два перехідні жала для торцевих головок (1/4" і 3/8"), а також універсальний тримач з пластмасовою оболонкою для біт C 6,3 й E 6,3 (1/4") доповнюють номенклатуру виробів.

Надійність насамперед.

Кожна динамометрична викрутка з Т-подібною ручкою перед постачанням перевіряється, калібрується та забезпечується ідентифікаційним номером. Результат калібрування фіксується у заводському протоколі випробувань, який безплатно додається до кожного інструменту. У цьому протоколі також зазначається посилання на національні еталони.

Динамометричні інструменти з Т-подібною ручкою Wiha

Т-подібна ручка з м'якими зонами зручно розташовується в руці.

Високоякісна, міцна та точна конструкція

Різні виконання зі зручною цифровою шкалою

Ручки пройшли поштучні випробування, відкалібровані лазером та забезпечені ідентифікаційним номером

Обмеження моменту закручування та моменту відкручування захищає інструмент та гвинт від пошкоджень

Точність спрацьовування ±6% від встановленого значення шкали

Великий вибір змінних жал і перехідних жал для торцевих головок і тримачів бітів

Постачання із заводським протоколом випробувань

Динамометрична викрутка Wiha

Точність та повторюваність

Переконлива концепція. Точне досягнення правильного крутного моменту!

Це обов'язкова умова, якщо потрібна точна й ефективна робота або точність повторення: закручування чутливих і дорогих деталей, монтаж, остаточний контроль або контроль якості. Всі ці завдання з легкістю вирішать динамометричні інструменти Wiha з ергономічними ручками, унікальною системою змінних жал та орієнтованими на практику способами розв'язання проблем.

Динамометрична викрутка Wiha

Якість – головна вимога

Застосування інноваційних матеріалів для максимального терміну служби

Відповідає всім чинним стандартам

Точність спрацьовування ±6% від встановленого значення шкали

Висока точність завдяки спеціальним калібрувальним та маркувальним приладам.

Новаторство до дрібниць

Просте інтуїтивне управління

Добре чутне і відчутне клацання

Цифрова, безступенева індикація значень крутного моменту дозволяє швидку ідентифікацію

Обмежений момент закручування та відкручування

Для кожного випадку застосування відповідний інструмент

Широка програма продукції: промисловість, ESD та VDE

Орієнтована на сферу застосування розробка рішень

Гнучка система змінних жал з кольоровим кодуванням

Динамометрична викрутка Wiha.

Різноманітні галузі застосування у промисловості та майстерні.

Нові матеріали – чутливі електронні компоненти в обмеженому просторі – автоматизовані процеси у технології виробництва – це лише деякі приклади, які показують, наскільки стрімко розвивається промисловість та сфера ручної праці. З цими змінами також зростають вимоги до правильного різьбового з'єднання вузлів та компонентів. Тільки таким чином можна, наприклад, забезпечити захист від вологи або унеможливити ушкодження матеріалів у процесі виробництва.

Промислове застосування:

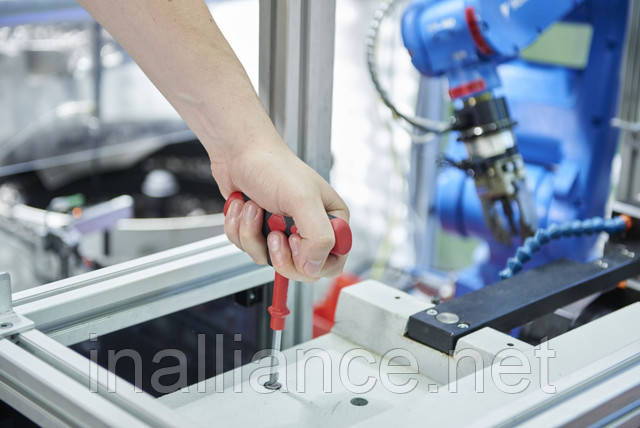

Монтажні операції у промисловості

Для забезпечення постійно високої якості при виробництві застосування динамометричних інструментів обов'язкове.

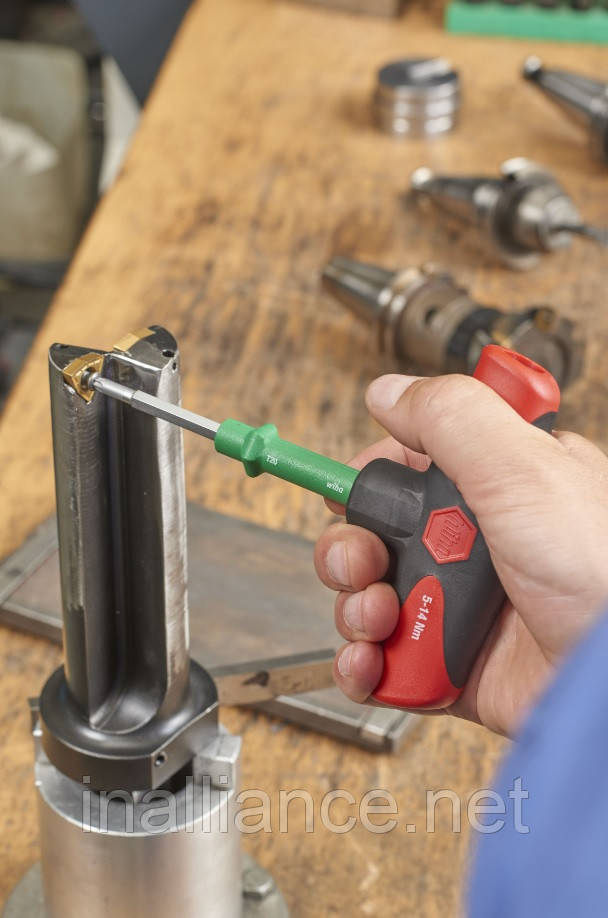

Різьбове кріплення не переточуваних різальних пластин

При обробці різанням велика увага приділяється надійності процесу. При заміні не переточуваних різальних пластин це може бути забезпечене лише за допомогою динамометричних інструментів.

Чутливі різьбові з'єднання в областях, що захищаються від електростатичного розряду

Друковані плати та електронні напівпровідникові елементи надзвичайно чутливі до механічних навантажень. Правильний крутний момент забезпечує надійний монтаж дорогих матеріалів.

Круглі штекерні роз'єми – ступінь захисту IP67

Для бездоганного функціонування розподільчих пристроїв машин, при підключенні круглих штекерних роз'ємів необхідно дотримуватися правильного крутного моменту. В іншому випадку не буде дотриманий рівень захисту IP67 і проникні рідини можуть порушити функціонування.

Смартфони тощо

Сучасні електронні прилади стають дедалі меншими й потужнішими. Це робить необхідним використання маленьких гвинтів, за допомогою яких прикручуються чутливі матеріали, такі як пластик. У разі застосування надмірного крутного моменту вони пошкоджуються та зривається пластикова різьба.

Застосування в майстернях:

Перемикальні пристрої що пройшли типові випробування

У випадку типових випробувань перемикальних пристроїв всіма виробниками жорстко вказується момент затягування, щоб уникнути виникнення оплавлення контактів.

Встановлення скляних елементів

У разі таких матеріалів як скло, які чутливі до тиску та напруги, основною умовою є закручування з рекомендованим моментом затягування.

Електроприлади поза приміщеннями

Такі прилади повинні бути захищені від проникливої вологи та які мають, наприклад, ступінь захисту IP67. Для того, щоб забезпечити це, необхідно затягувати всі гвинти корпусу з моментом затягування відповідно до вказівок виробника.

Геліотехніка

Дуже затягнуті гвинти можуть пошкодити чутливі фотогальванічні модулі. А у разі дуже слабко затягнутих гвинтів не може бути забезпечене надійне кріплення.

Композитні матеріали

Застосування нових матеріалів, таких як, наприклад, карбон робить застосування динамометричних інструментів обов'язковим. У разі неправильного моменту затягування різьбових з'єднань можливе пошкодження структури карбону. Внаслідок цього матеріал більше не може відповідати вимогам. Використовування динамометричних викруток Wiha є необхідним фактором якості та безпеки у виробництві.
