Посібник з роботи з кабелем
Зняття оболонки та ізоляції, а також обрізка кабелю – три робочі етапи, для кожного з яких потрібен різний інструмент, залежно від типу кабелю та мети застосування. Цей посібник допоможе розібратися в тому, який інструмент підходить для кожного із завдань, залежно від характеристик кабелю.
Визначаємо тип кабелю

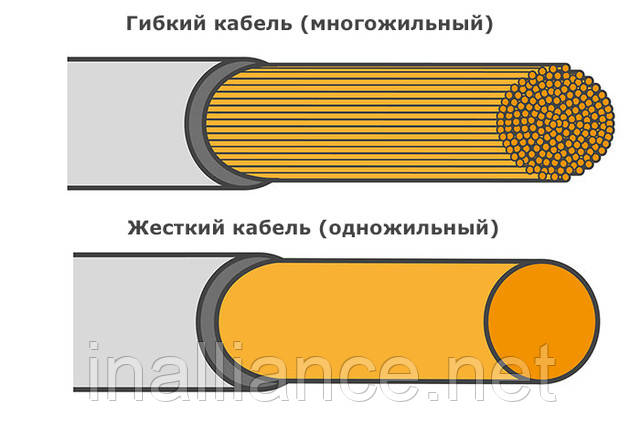

Існує два типи кабелю: гнучкий та жорсткий.
Багатожильність гнучких кабелів забезпечує рухливість і стійкість до зламу, тому його дуже легко укладати в комутаційні коробки, підводити до вимикачів та розеток.
Багатожильні кабелі застосовуються, наприклад, в електричній проводці автомобіля, проводах різних аудіосистем та навушників.
Жорсткі кабелі – одножильні – не призначені для частих вигинів. Якщо згинати одножильний кабель занадто часто, він може зламатися.
Найчастіше одножильні кабелі використовуються для прокладання силових ліній, для обладнання на промислових підприємствах, при підключенні до електромережі освітлювальних приладів.

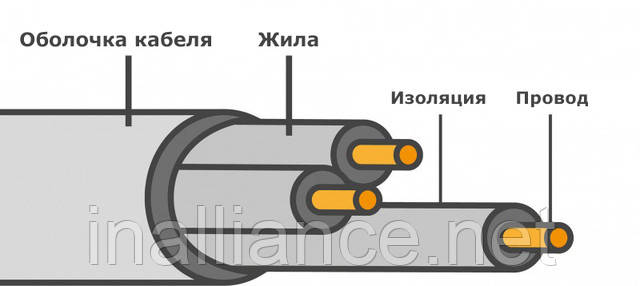

З чого складається кабель?
Оболонка кабелю – захисна оболонка навколо кабелю, яка утримує разом жили. Оболонки роблять із полівінілхлоридного пластикату (ПВХ); поліетилену; полівініту; шлангової гуми; іноді із металу.
Ізоляційне покриття – покриває жили кабелю та розділяє дроти, захищаючи їх. Залежно від типу дроту, їм надаються різні кольори. Завдяки цьому відразу зрозуміло, куди приєднується кожний провід.
Жила – провід, вкритий ізоляцією.
Провід – у жилі може бути один або кілька дротів. Проводи передають електричні сигнали або енергію. На відміну від жили, провід сам собою – не ізольований.
Інструмент Wiha для обрізання кабелю

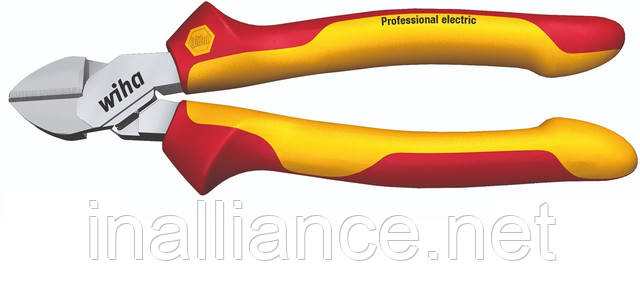

Бокорізи 180 мм Professional electric Wiha 43340 – оптимізовані універсальні бокорізи для відрізання від м'яких до надзвичайно твердих дротів та кабелів. Має зносостійкий накладений шарнір з заклепувальним з'єднанням, що витримує високе навантаження. Чисте відрізання з економією сил завдяки спеціально відфрезерованій різальній крайці.

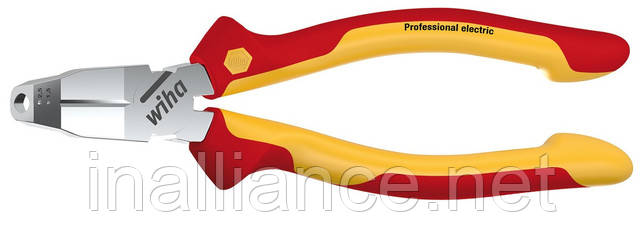

Знімач ізоляції, діелектричні бокорізи, кабелерізи 170 мм TriCut Professional electric Wiha 38552 – інструмент 3 в 1. З їх допомогою можна зняти оболонку, зачистити ізоляцію й обрізати кабель. Підходять для різання м'яких та твердих дротів, кабелів, наприклад, NYM кабелів 3 x 1,52 - 5 x 2,52 (від Ø 8,0 до 13,0 мм) для прихованого зачищення круглих та вологозахищених кабелів та зачистки дроту, а також у важкодоступних місцях: наприклад, сполучні та розподільні коробки.

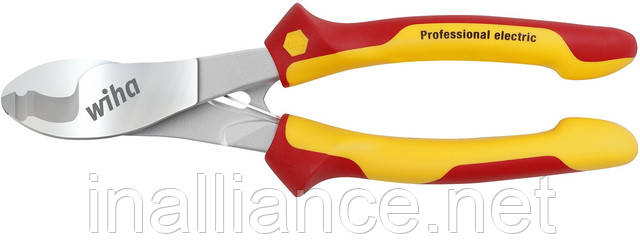

Кабелерізи 180 мм з пружиною Professional electric Wiha 43660 - для відрізання мідних і алюмінієвих кабелів без сплющування, підходять також для зняття ізоляції та оболонки. Не підходить для сталевих канатів та дротів, а також для твердих мідних дротів.
Інструмент для зняття оболонки з кабелю

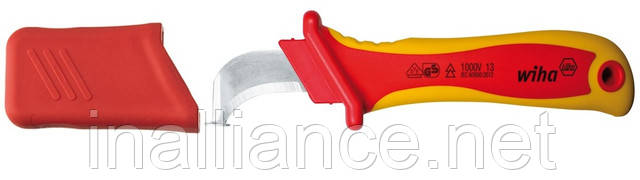

Ніж для зняття оболонки з круглих кабелів Wiha 36053 - для зняття оболонки з товстих кабелів та розкриття різних шарів багаторазово ізольованих кабелів. Стабільне, нерухоме та серпоподібне гачкоподібне лезо. Башмакоподібний наконечник леза обмежує глибину розрізу та запобігає пошкодженню проводів.
Інструмент для зняття оболонки з круглих кабелів Wiha 44620 - Точне зняття оболонки з круглих кабелів та кабелів у вологих приміщеннях діаметром від 6 до 13 мм (наприклад, NYM від 3 x 1,5 мм2 до 5 x2,5 мм2), а також у важкодоступних місцях, наприклад, в області стелі та стін, у відгалужувальних та розподільчих коробках, розподільних шафах і т.д.

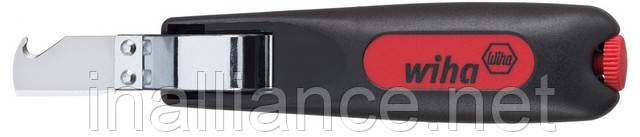

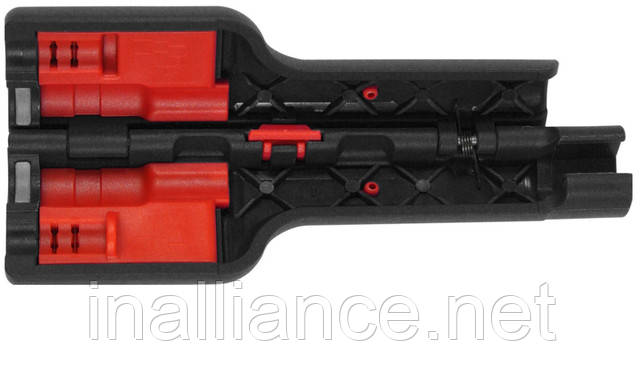

Інструмент для зняття оболонки кабелів Wiha 35969 - точне, швидке та безпечне зняття оболонки з усіх поширених круглих кабелів від 4 мм до 28 мм. Комфортне зняття оболонки завдяки глибині розрізу, що плавно настроюється, за допомогою регулювального гвинта і внутрішнього ножа, що самостійно обертається. Тому пошкодження внутрішніх дротів виключено. Самозатискна скоба для безпечного прокладання кабелю.
Інструмент для зняття ізоляції

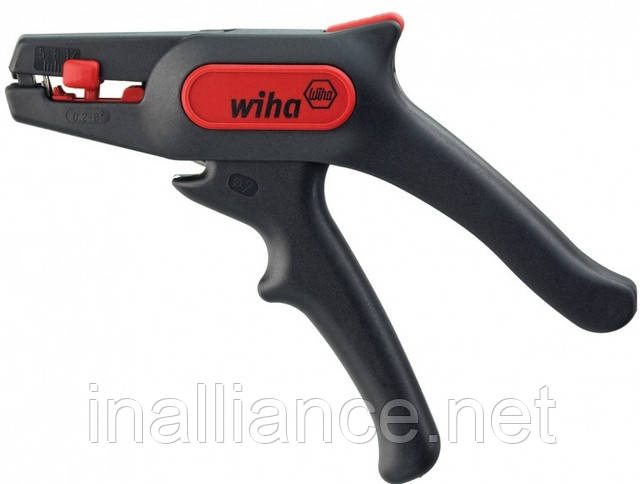

Автоматичний знімач ізоляції Wiha 44617 – зняття ізоляції з усіх проводів від 0,2 до 6,0 мм2 (24 – 10 AWG). Кусачки для відрізання мідних та алюмінієвих проводів до макс. Ø 2 мм. Автоматичне налаштування на різні поперечні перерізи дротів. Регульований поздовжній упор у діапазоні від 5 до 12 мм, за необхідності знімний. Інтегровані, добре доступні кусачки.

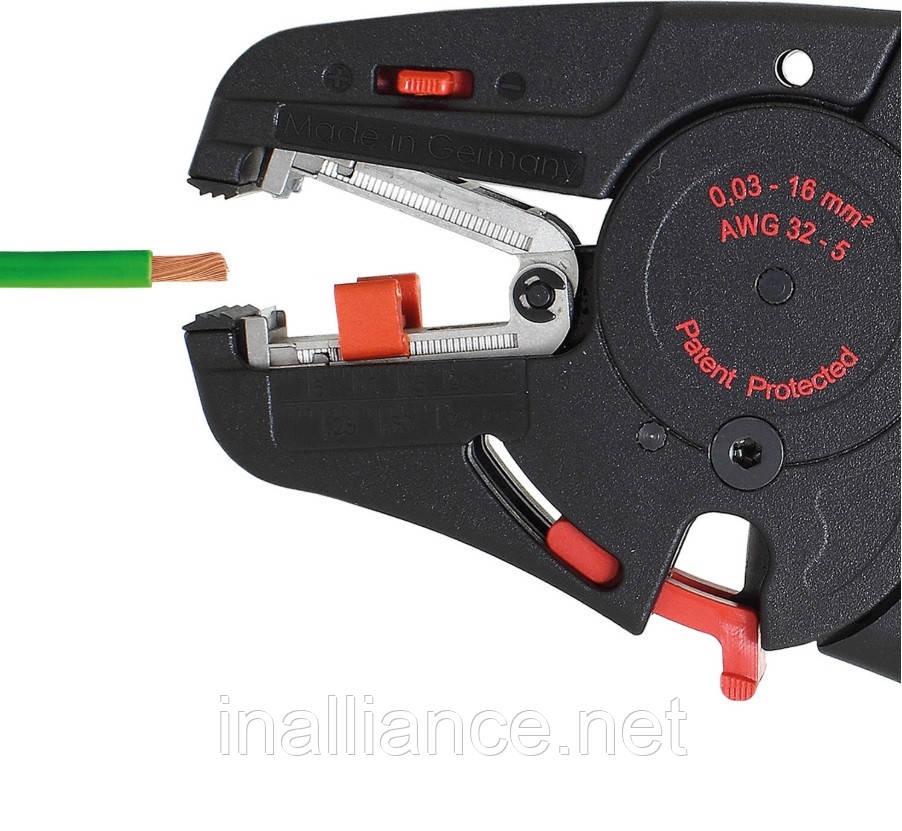

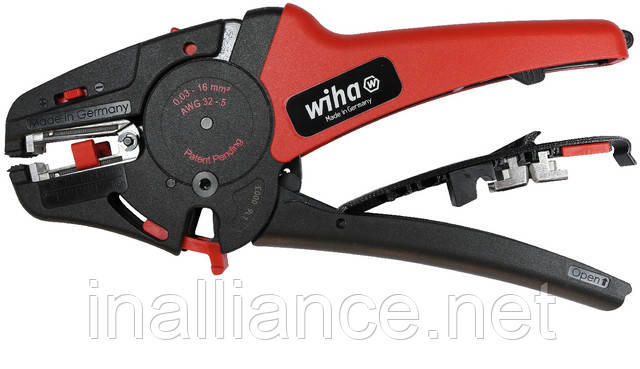

Інструмент автоматичний для зняття ізоляції 0,03-16 мм² Wiha 42062 - це автоматичний знімач ізоляції від Wiha. Функція різання дозволяє обрізати дроти необхідної довжини. Крім того, вбудований захист руки на різальних крайках оберігає від травм і завдяки автоматичній функції замикання не допускається випадкове пошкодження проводів у джгуті. Всього один інструмент дозволяє знімати ізоляцію з дротів перетином від 0,03 до 16 мм. Регульований обмежувач довжини сприяє точному виконанню робіт. Крім того, знімач відрізняється особливо безшумною роботою. Щоб знизити віддачу при знятті ізоляції з кабелю великого перерізу від 6 мм² і зменшити навантаження на зап'ястя, можна вставити в інструмент демпфер, що додається. Крім того, запасні ножі, що знаходяться в ручці, і пристосування для заміни завжди знаходяться під рукою.
