Обробка композиту, композитних панелей електроінструментом Festool

Обробка композиту, композитних панелей електроінструментом Festool

Фрезерування композитних плит Alucobond®, Dibond®, Ecobond, Alucobest, Grossbond, Bildex.....





Опис.

Завдяки надзвичайно простий технології обробки композитних плит Alucobond® можна надавати саму різну форму. Використання цієї технології та відповідного інструменту дозволяє виготовляти фасонні деталі різної форми і розміру.

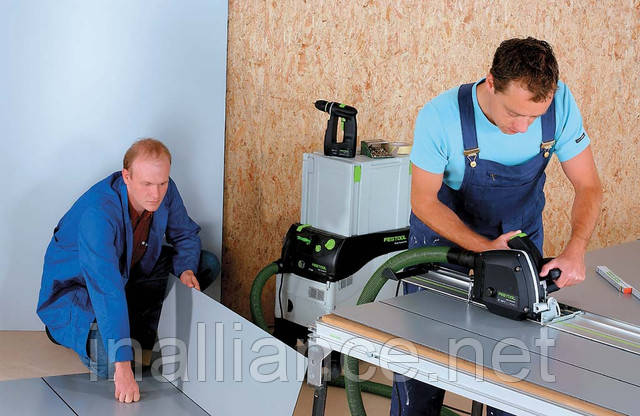

Алюмінієві композитні панелі нерідко використовуються не тільки у виставковому будівництві, але і при обробці фасадів. У цьому практичному прикладі описується процес обробки композитних плит з допомогою дискового фрезера Festool PF 1200 або вертикального фрезера Festool OF 1010, OF 1400, OF 2000.

На задній стороні композитної плити Alucobond® з допомогою пазової або фасонної фрези фрезеруються клиновидні або прямокутні пази. При цьому лицьова алюмінієва сторона панелі і частково середній шар залишаються незатронутыми. Залишився тонкий шар матеріалу дозволяє гнути плити «від руки». Використання згинального верстата не потрібно. Радіус вигину задається формою пазів.



Інструмент і оснащення.

Стандартна комплектація:

Варіант 1: За допомогою дискового фрезера PF 1200 (Найменування, № для замовлення)

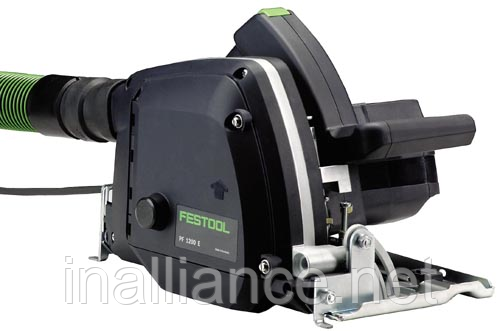

1. Дисковий фрезер PF 1200 E-Plus Alucobond® (574321)

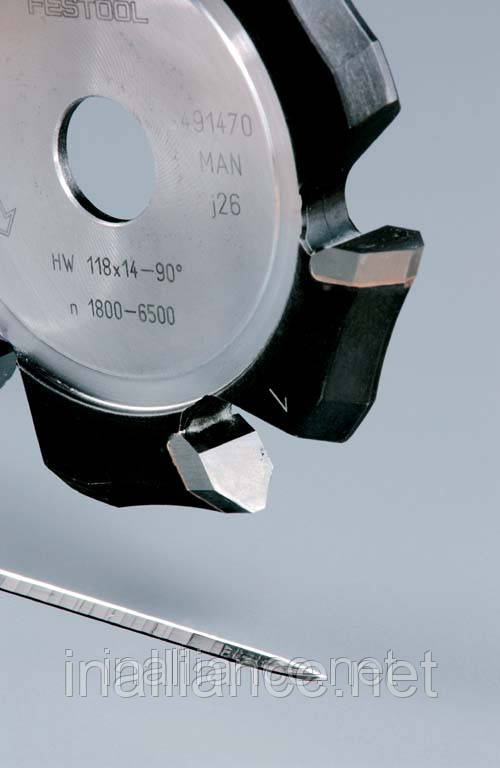

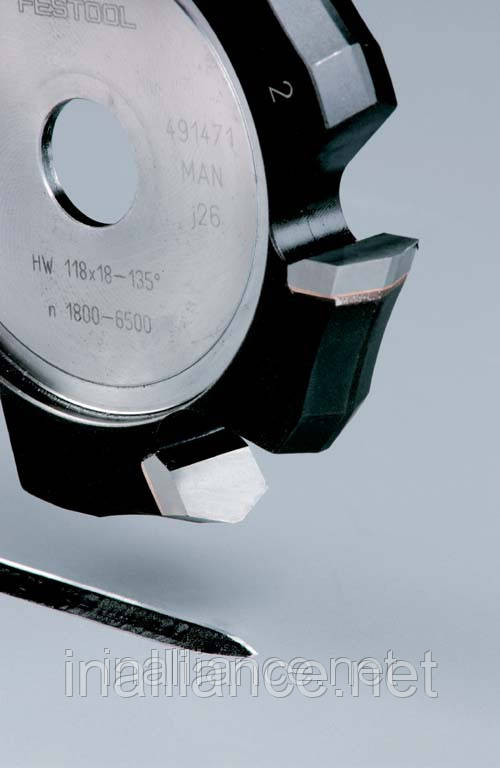

2. Фреза для клиновидних пазів HW Ø 118 мм, кут 90° (491470)


3. Фреза для клиновидних пазів HW Ø 118 мм, кут 135° (491471)

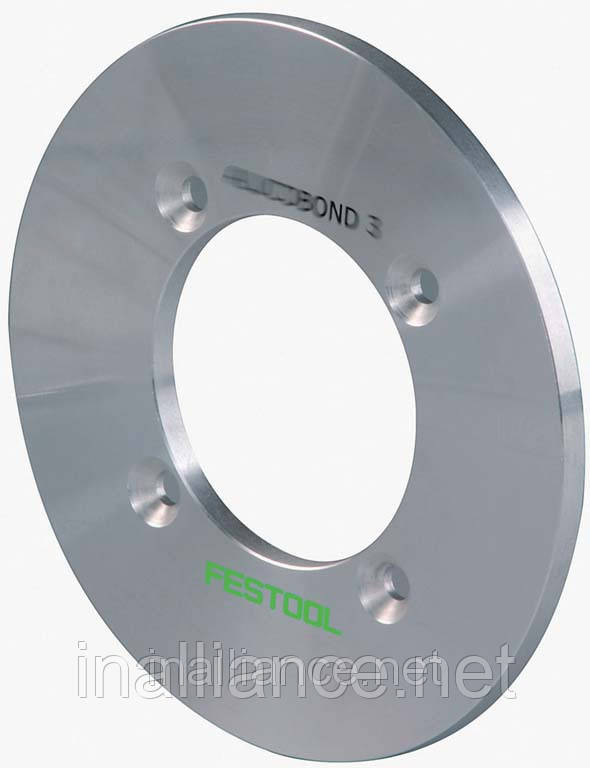

4. Контактний ролик для дискового фрезера Alucobond® A3 (491538)
5. Контактний ролик для дискового фрезера Alucobond® A4 (491539)


6. Обмежувач віддачі FS-RSP (491582)


7. Пылеудаляющий апарат серії CTL 26 Е (583490) або Пылеудаляющий апарат серії CTL 36 Е (583491)

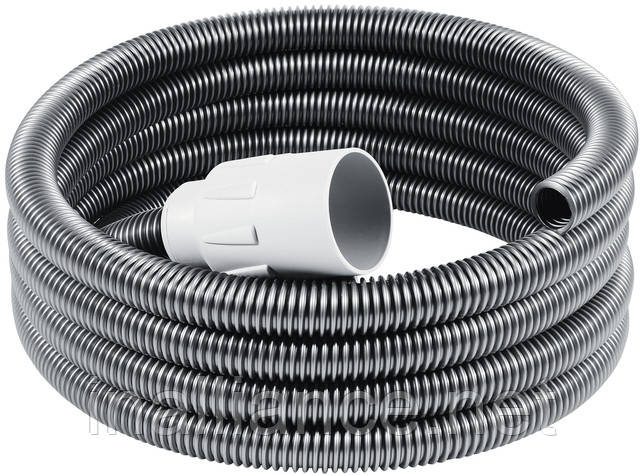

8. Всмоктуючий шланг D 36 х 3,5 м (452881)

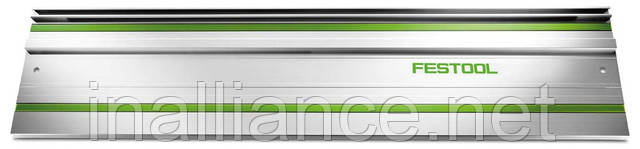

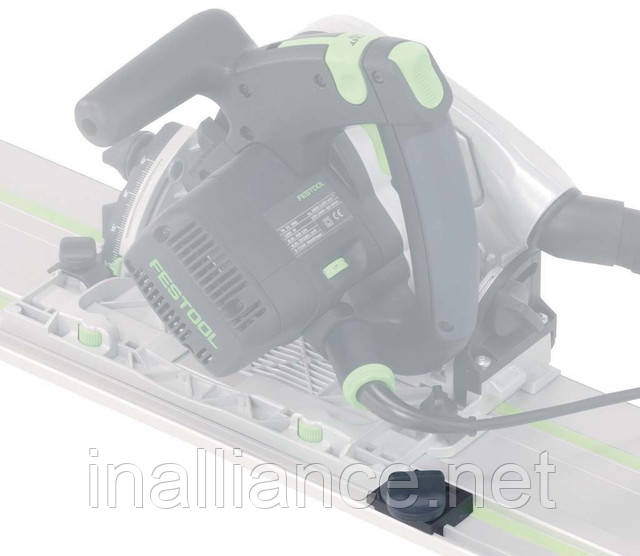

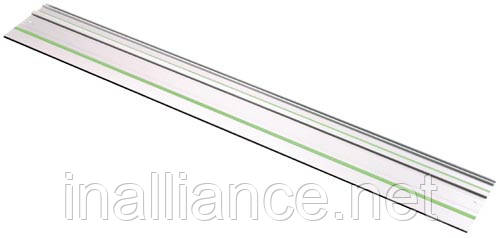

9. Шини-напрямні FS різної довжини, наприклад 3000 мм - FS 3000/2 (491501)

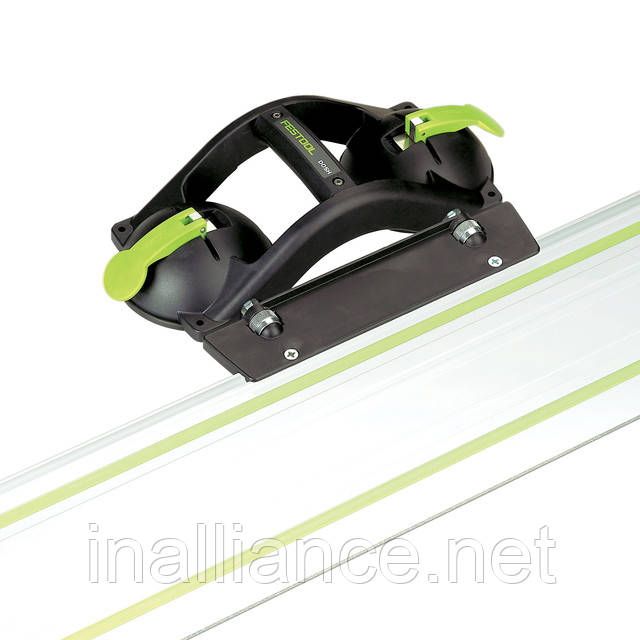

10. Струбцини для кріплення шини-направляючої, наприклад подвійний вакуумний утримувач Gecko Dosh-SET (493507)







Варіант 2: З допомогою вертикального фрезера, на прикладі OF 1400 EBQ (Найменування № для замовлення)

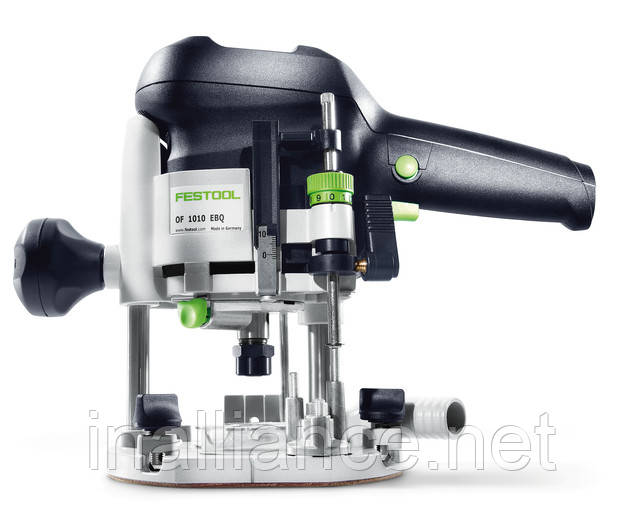

1. OF 1010 EBQ-Plus (574335)


2. Направляючий упор FS-OF 1000 (488752)

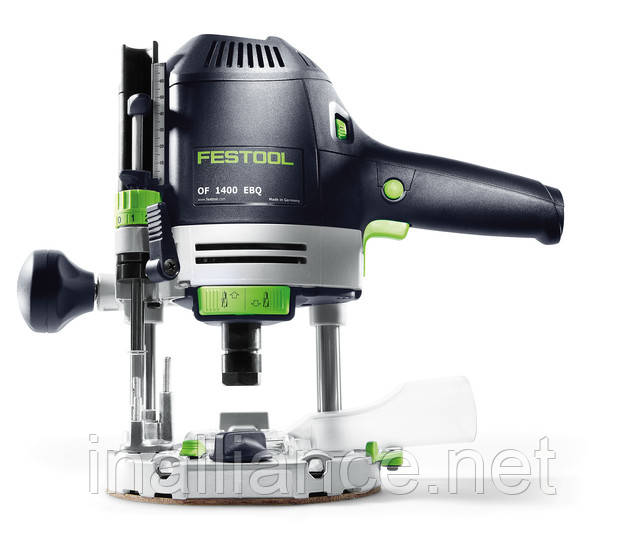

3. OF 1400 EBQ-Plus (574341)


4. Направляючий упор FS-OF 1400 (492601)

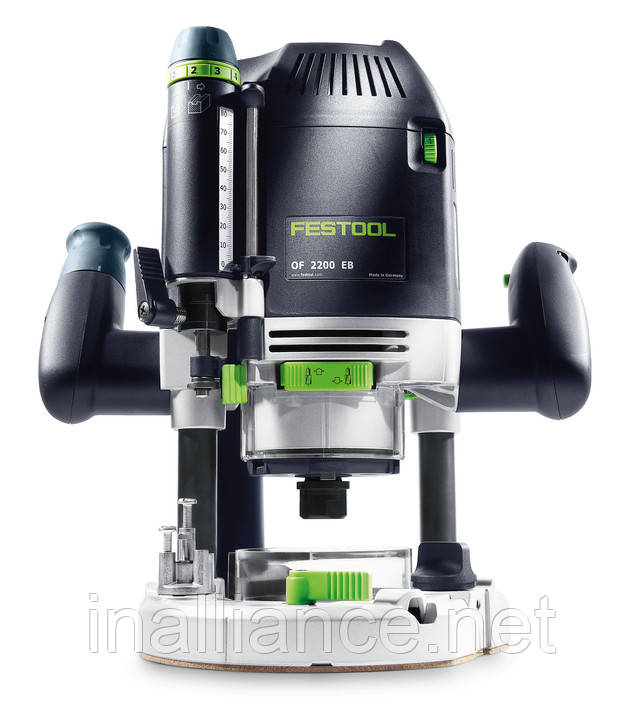

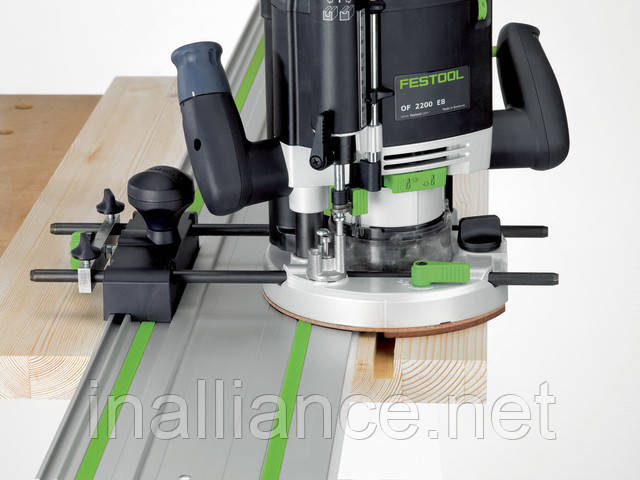

5. OF 2200 EB-Plus (574349)


6. Направляючий упор FS-OF 2200 (494681)

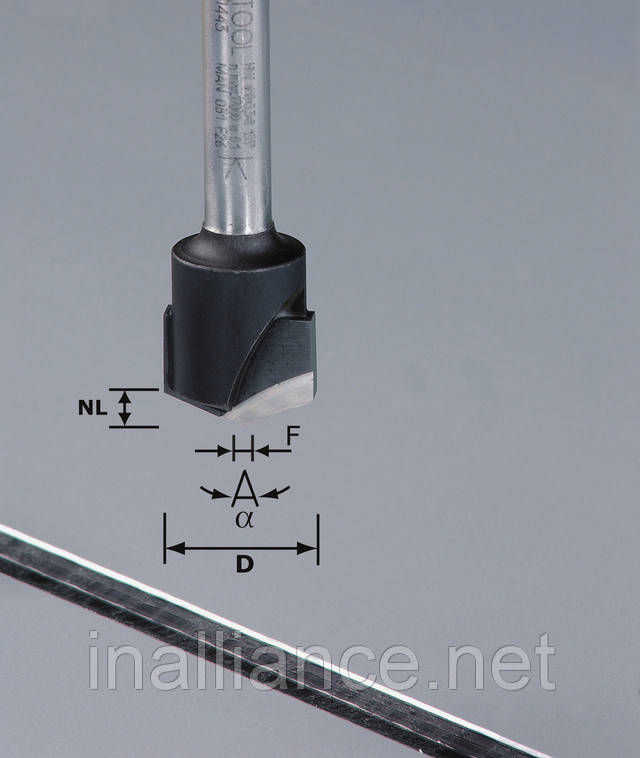

7. Фреза для клиновидних пазів HW S8 Ø 18, кут 90° (491444)

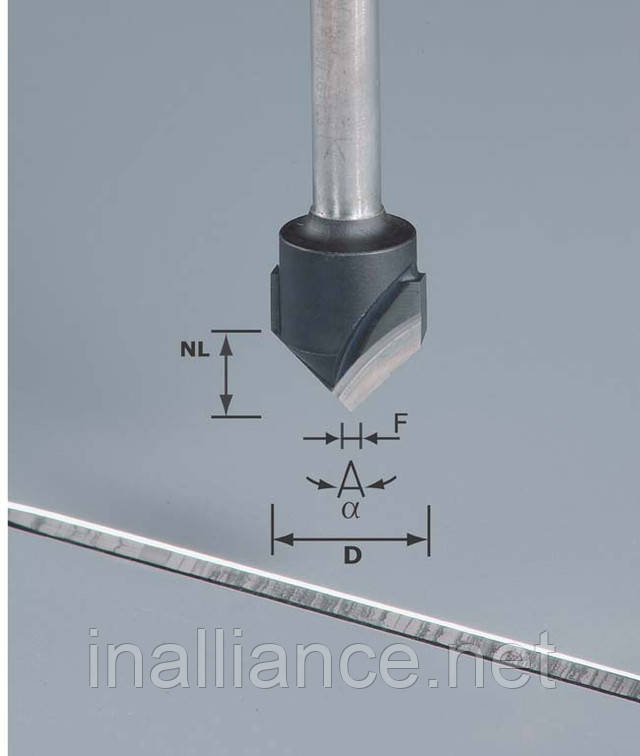

8. Фреза для клиновидних пазів HW S8 Ø 18, кут 135° (491443)


9. Пылеудаляющий апарат серії CTL 26 Е (583490) або Пылеудаляющий апарат серії CTL 36 Е (583491)


10. Всмоктуючий шланг D 36 х 3,5 м (452881)


11. Шини-напрямні FS різної довжини, наприклад 3000мм - FS 3000/2 (491501)

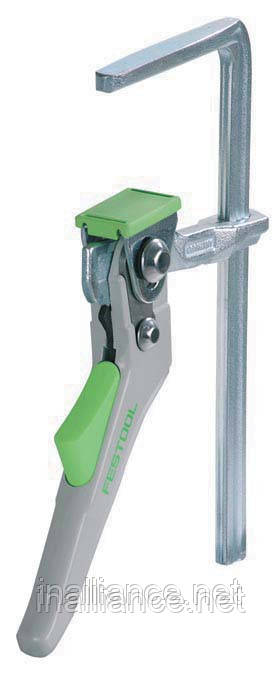

12. Струбцини для кріплення шини-направляючої, наприклад швидкозажимні FS-HZ 160 (491594)





ПІДГОТОВКА ТА РЕГУЛЮВАННЯ.



Стандартна комплектація:

Варіант 1: За допомогою дискового фрезера PF 1200


• Виберіть фрезу відповідно до виконуваних вигином і встановіть на фрезер.

Для вигинів до 90° - Фреза для клиновидних пазів HW Ø 118 мм, кут 90°



Для вигинів до 135° - Фреза для клиновидних пазів HW S8 Ø 18, кут 135°





• Встановіть відповідний контактний ролик в залежності від товщини плити на фрезер PF 1200

Контактний ролик Alucobond® A3 - 3 мм
Контактний ролик Alucobond® A4 - 4 мм






Варіант 2: З допомогою вертикального фрезера


• Виберіть фрезу відповідно до виконуваних вигином і встановіть на фрезер

Для вигинів до 90°- Фреза для клиновидних пазів HW S8 Ø 18, кут 90°



Для вигинів до 135° - Фреза для клиновидних пазів HW S8 Ø 18, кут 135°









ПОРЯДОК ДІЙ

Варіант 1: За допомогою дискового фрезера PF 1200
• Зафіксуйте композитну плиту Alucobond®.
• Накресліть лінію вигину.
• Відрегулюйте положення шини-направляючої з допомогою інсталяційного шаблону і зафіксуйте гвинтовими струбцинами (быстрозажимными струбцинами, вакуумними струбцинами).
• Зніміть інсталяційний шаблон.
• Приєднайте всмоктуючий шланг і встановіть швидкість обертання 6.
• Прикладіть фрезер до напрямній шині перед крайкою деталі.
• Увімкніть фрезер і повільно опускайте вниз, поки упорна плита не стикнеться з обмежувачем глибини.
• Ведіть фрезер вперед по напрямній шині.
• Після закінчення фрезерування вимкніть фрезер і потягніть вгору.

Рекомендація:
При виконанні глибоких пропилів з-за небезпеки віддачі за фрезером на напрямній шині встановлюється обмежувач віддачі FS-RSP.



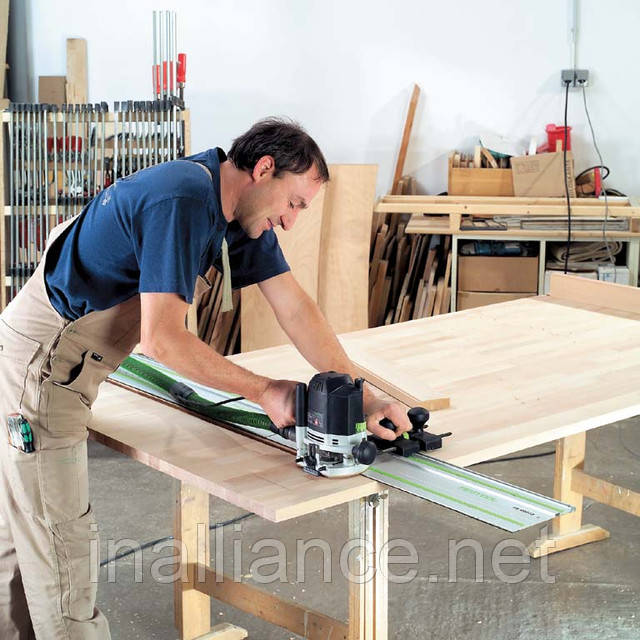

Варіант 2: З допомогою вертикального фрезера (на прикладі OF 1400 EBQ-Plus)
• Зафіксуйте композитну плиту Alucobond®.
• Накресліть лінію вигину.

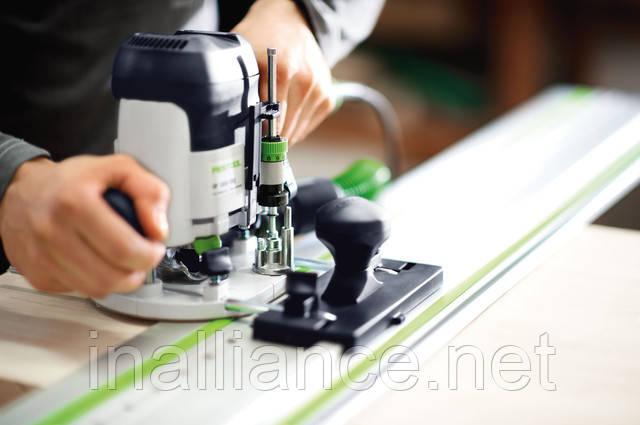

• Закріпіть направляючий упор на опорній пластині фрезера.
• Зафіксуйте напрямну шину на заготівлі з допомогою гвинтових струбцин (швидкорозжимних струбцин, вакуумних струбцин).

Рекомендація:
Слідкуйте за тим, щоб в цілях безпеки між кромкою шини-направляючої і фрезою/пазом залишалося відстань (X) 5 мм.
• Для виконання фрезерування по розмітці можна точно відрегулювати положення фрези по маркуванню на опорній пластині фрезера і на шкалі опори.


Рекомендація:
За допомогою системи точного регулювання можна максимально точно відрегулювати відстань від фрези до шини-направляючої.
• Відрегулюйте глибину фрезерування за допомогою регулятора глибини таким чином, щоб частина середнього шару і алюмінієва лицьова сторона панелі залишилися незатронутыми. Глибину фрезерування можна відкоригувати в будь-який момент за допомогою регулятора глибини фрезера.
• Встановіть швидкість обертання 3.
• Приєднайте пылеудаляющий апарат до OF 1400.
• Увімкніть машинку, занурте фрезу в матеріал і виконайте фрезерування.


Залишився тонкий шар матеріалу дозволяє гнути плити «від руки». Використання згинального верстата не потрібно.


Наведений приклад перевірений на практиці і може бути використаний в якості рекомендації. Однак ми не можемо врахувати всі можливі варіанти. Тому ми не даємо жодних гарантій. У зв'язку з цим можливі претензії на адресу Festool до розгляду не приймаються. Завжди дотримуйтесь додаються до виробу вказівки з техніки безпеки і керівництво по експлуатації.
